独立行政法人製品評価技術基盤機構［NITE（ナイト）、理事長：長谷川　史彦、本所：東京都渋谷区西原］は、需要設備の責任分界点で使用されるモールドジスコンによる波及事故※1の発生を受け、保安業務従事者※2や設置者の皆様に、機器の適切な更新と点検の実施を呼びかけます。

　近年、推奨更新時期（20年）※3,aを超えて使用されたモールドジスコン（以下、「MDS」という。）による波及事故が発生しています。MDSは断路器の一種で、地絡及び短絡の保護機能を備えていないため、需要設備の責任分界点において使用している場合は、波及事故防止の観点から、保護機能を有する地中線用の高圧負荷開閉器(UGS※4/UAS※5）への交換が推奨されます。

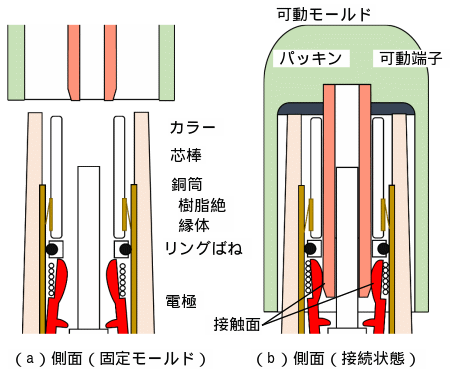

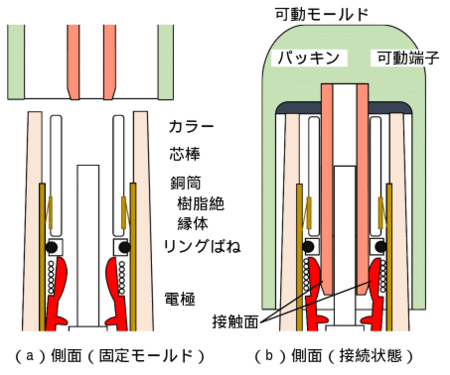

　MDSは構造上、適切に取り扱えば高い絶縁性能を維持できますが、可動電極の挿入不良や作業時の不注意などにより絶縁性能が低下する恐れがあるため、作業手順の遵守や点検等による適切な管理が求められます。実際に、点検により事故の兆候を捉えて事故の未然防止に至った事例も報告されています※b。点検によりMDSの異常や劣化を発見した場合は、速やかにUGSやUASに交換するなどの対策をご検討ください。

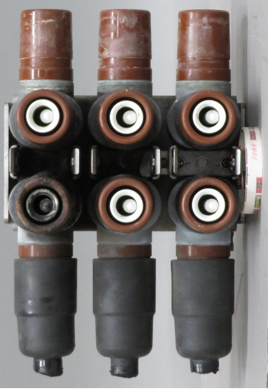

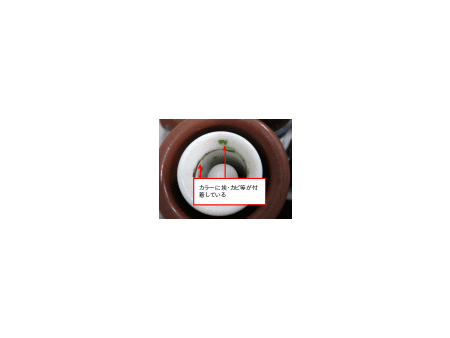

(図１)絶縁性能が低下したMDS （製造後29年経過）	（図２）点検により事故未然防止に至ったMDS （出典:電気保安法人より提供※b）

※１　波及事故：電気設備内で発生した電気工作物の破損や誤操作などの事故が原因となり、その地域一帯で停電を発生させるなど、電力供給に支障をきたす事故
※２　保安業務従事者：電気主任技術者、設備管理会社の担当者など

※３　一般社団法人 日本電機工業会（JEMA）が推奨する高圧断路器の更新時期は20年となっている

※４　UGS: Underground Gas Switchの略称

※５　UAS: Underground Air Switchの略称

2020年度

1件

2021年度

4件

2022年度

1件

2023年度

4件

2024年度

1件

20年以下

0件

21年～30年

3件

31年～40年

6件

41年～50年

2件

外観点検

・MDSが見えにくい場所に設置されている場合は、ライトを使用して多方向から観察する

・可動モールド先端部に水分付着等による変色がないか確認する

・キャビネット内部の金属や操作ハンドル等に錆がある場合、キャビネット内部に水滴が付着している場合は、湿気の影響を考慮する

・MDSから異音（シャー、チリチリ、ビチッ等の音）が発生していないかを確認する

MDS開放時の点検

・固定モールド基礎部の樹脂バンド（ゴム）に損傷・変形等がないか確認する

・可動モールド内部のパッキンや内壁に異常がないか確認する

・固定モールド外壁や可動モールド内壁に水滴や埃等の付着がないか確認する

・固定モールド外壁に微かな焼損跡やヒビ模様がある場合は、沿面地絡の初期段階である可能性が高いため、更新を推奨する

測定の注意点

・MDSの絶縁性能が低下していない場合は、測定で異常を検知できない場合がある

・絶縁性能が低下していても乾燥状態では放電が発生しにくいため、検知が難しい場合がある

・湿気がある場合は超音波式放電探知機により確認する

・10 kV絶縁抵抗計等による測定で、キックや指針が安定しない現象が発生した場合は絶縁性能の低下を疑い、詳細に確認する

その他

・キャビネットの床に埃がないか確認する

・MDSの開閉操作においては、可動モールドは清潔な面に置き、内壁等に埃が付着しないように注意する
